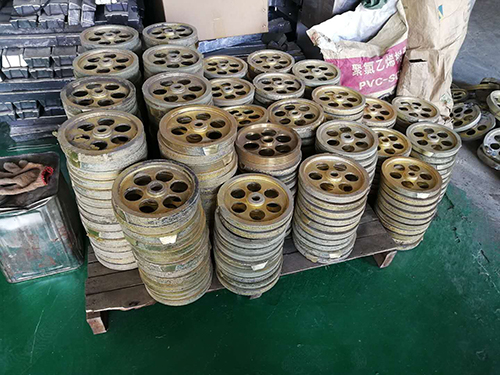

​一、精密铸铜件的工作原理
精密铸铜件主流采用硅溶胶失蜡（熔模精密铸造），也有金属型、离心铸造，核心逻辑是：利用铜合金熔融液态流动性，把金属液注入模具型腔，冷却凝固直接得到接近成品的铜零件。
1、失蜡熔模铸造原理（常用精密铸铜）
用蜡料注塑出和零件一模一样的蜡模；
蜡模外面反复浸涂硅溶胶耐火涂料，结成坚硬型壳；
加热把内部蜡融化流出（“失蜡”），得到中空耐火壳；
将熔炼脱氧除气后的**高温铜合金液浇注进型壳内腔；
铜液在壳腔内冷却凝固，敲碎外壳取出铸件，少量打磨就得到精密毛坯。
关键工艺要点：
铜水极易吸氢氧化，熔炼必须做磷铜脱氧、除气扒渣；型壳充分焙烧除去水汽，否则铸件内部大量氢气针孔、打压渗漏。
2、金属型精密铸造原理
使用金属模具，铜液倒入金属模，金属模具快速散热，铸件晶粒细、致密度高；适合批量中等结构零件。
3、离心铸造原理
把模具高速旋转，依靠离心力把铜液甩向模腔内壁；专门生产轴套、铜环，气孔少组织致密，只适合回转类零件。
本质：铸造是液态成型，不是锻造，没有锻打致密化过程；靠合理冒口、冷铁补缩解决缩松问题。
二、精密铸铜件的产品核心特点
✅优点特点
1. 成型复杂结构能力强
液态铜可以成型复杂流道、曲面、细小凹槽、异形腔体；很多锻铜无法加工的复杂流道阀体、叶轮，用精密铸铜可以一次成型，大幅减少 CNC 切削，降低复杂零件成本。
2. 铜合金固有物理性能保留
- 锡青铜：耐磨减摩，适合滑动轴承、蜗轮，摩擦副自润滑；
- 铝青铜：高强度、耐海水腐蚀，抗冲蚀，海洋阀件、泵叶轮；
- 硅黄铜：耐蚀，水路阀门，抗应力腐蚀开裂；
全部保留铜合金导热、导电、耐腐蚀的材料特性。
3. 精度高、表面质量较好
硅溶胶失蜡：铸造公差 CT6‑CT7，表面 Ra3.2~6.3μm，加工余量很小；部分非配合面可以直接使用，不用机加工。
4. 小批量、多规格灵活
对比锻铜，开模成本更低；复杂件小批量性价比优于锻件。
❌固有缺点（使用必须注意）
1. 容易产生内部气孔、缩松
铜合金凝固收缩大，还极易吸收氢气。
即使外观很漂亮，内部可能埋藏针孔、缩松；承压件只看外观是不可靠的，必须射线 RT + 水压试验，交变压力工况埋藏缩松会发生渗漏、爆裂。
2. 力学性能低于同牌号锻铜件
铸造组织存在晶粒、少量夹杂；抗拉、延伸率、抗疲劳性能不如锻造铜件。承受高交变冲击载荷，优先选锻铜，不要一味选铸铜。
3. 壁厚受限
不能做太薄，硅溶胶铸铜建议zui小壁厚≥2.5‑3mm；太薄容易浇不足、冷隔缺陷。壁厚急剧突变、尖角位置容易产生缩孔、热裂纹。
4. 焊补难度大
铸铜气孔敏感性高，焊补容易新生气孔裂纹；承压件尽量靠毛坯控制质量，不要依靠焊补救缺陷。
5. 成分偏析风险
尤其铅青铜，容易出现铅相偏析，造成局部耐磨性能不一致。
三、适用场景总结
适合：复杂流道阀体、叶轮、耐磨轴套、海水腐蚀配件、异形导电铜接头，中等载荷零件。
不适合：高冲击、高疲劳关键件；优先改用锻铜。
