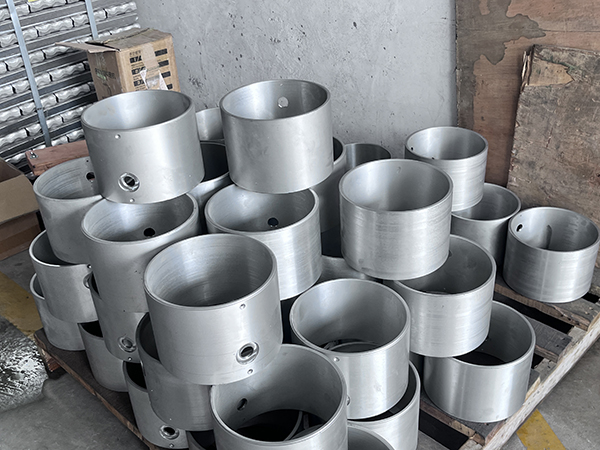

​在重力铸造生产过程中，尺寸检验是确保铸件符合设计要求、避免批量性质量问题的关键环节。由于重力铸造的工艺特性（如金属液依靠重力填充模具），铸件易因收缩、模具磨损或工艺参数波动导致尺寸偏差。因此，需通过全流程控制、多手段检测、数据化分析实现精准尺寸管理。以下是具体实施方法：
一、检验前准备：明确尺寸要求与标准
图纸与公差分析：
依据3D图纸或2D工程图，识别关键尺寸（如孔径、槽宽、高度、位置度、同轴度等）及其公差要求（如±0.1mm）。
区分功能尺寸（影响装配或性能）与非功能尺寸，优先控制关键功能尺寸。
制定检验规范：
明确检验工具、方法、频次及接受标准（如Cpk≥1.33）。
针对复杂铸件，绘制尺寸检验图，标注检测点位置及公差范围。
二、生产过程尺寸控制：预防优于检验
模具设计与验证：
模具尺寸补偿：根据材料收缩率（如铝合金收缩率1.0%~1.2%）预留加工余量，并在模具设计时进行尺寸补偿。
模具试制验证：首件模具需通过试模-检测-修模循环，确保铸件尺寸稳定后再批量生产。
工艺参数优化：
浇注温度控制：温度过高导致收缩率增大，温度过低易产生冷隔，需通过试验确定zui佳温度范围（如铝合金680~720℃）。
保压时间调整：延长保压时间可减少缩松，但过度保压可能导致模具热变形，需平衡尺寸精度与内部质量。
模具维护与校准：
定期检查模具磨损情况（如型腔表面划痕、分型面错位），及时修复或更换模具。
使用三坐标测量机（CMM）定期校准模具关键尺寸，确保模具精度符合要求。
三、尺寸检验方法：多手段结合
1. 在线检测（快速筛查）
专用检具：
设计通止规（如孔径规、槽宽规）快速检测关键尺寸是否在公差范围内。
使用卡板或量规检测平面度、垂直度等形位公差。
激光扫描：
对大型铸件或自由曲面，采用手持式激光扫描仪实时获取三维数据，与CAD模型对比分析变形量。
影像测量仪：
对小型精密铸件，使用全自动影像测量仪快速测量轮廓尺寸及形位公差，效率比传统检具高3~5倍。
2. 离线检测（高精度验证）
三坐标测量机（CMM）：
对关键尺寸（如轴承孔、装配面）进行高精度测量（精度可达±0.001mm），生成检测报告。
结合SPC统计过程控制软件，分析尺寸波动趋势，提前预警工艺异常。
光学投影仪：
对复杂轮廓（如齿轮、叶轮）进行投影放大检测，观察轮廓偏差是否超差。
3. 破坏性检测（抽样验证）
截面金相检验：
切割铸件横截面，测量壁厚是否均匀，验证缩松或偏析对尺寸的影响。
X射线或CT扫描：
对内部结构复杂的铸件（如发动机缸体），通过无损检测验证内部孔道尺寸及位置精度。
四、检验频次与抽样方案
首件检验：
每批次生产前，对首件铸件进行全尺寸检测，确认工艺参数及模具状态正常。
过程抽检：
按AQL抽样标准（如GB/T 2828.1）从生产线上随机抽检，重点监控关键尺寸。
高风险工序（如模具更换后）需增加抽检频次（如每2小时抽检1次）。
成品全检：
对关键或高价值铸件（如航空零部件），进行100%全检，确保无尺寸超差流出。
五、数据记录与追溯
检验记录表：
记录检测日期、铸件编号、检测工具、尺寸值及公差范围，形成可追溯的质量档案。
数字化管理：
使用MES系统或QMS质量管理系统实时上传检测数据，生成尺寸分布图、Cpk值等分析报告。
异常处理：
对尺寸超差铸件，立即隔离并分析原因（如模具磨损、工艺参数偏差），采取纠正措施（如修模、调整温度）并重新检验。
