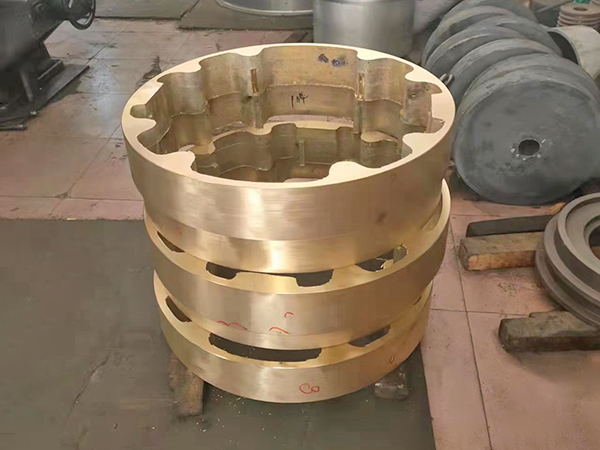

​铸铜件是通过铸造工艺生产的铜合金零件，广泛用于机械、建筑、艺术品等领域，常见材质包括黄铜、青铜等 。那么，下面珠海铸铜厂小编解答一下铸铜件的质量检测标准：
一、化学成分检测（材质判定，首件 / 批次抽检）

- 检测方式：直读光谱（快速抽检）；湿法化学（仲裁）
- 管控：主元素 Cu、Sn、Al、Zn、Pb、Fe；严格控制杂质含量（Fe、Si、S 等超标会造成脆性、耐蚀下降）
- 判定：必须满足 GB/T1176 对应牌号成分范围；材质错料直接拒收**。
铸黄铜重点控制锌含量；铝青铜严控铁、镍配比。

二、力学性能（拉伸 + 硬度，批次必检）

取自同炉浇注的附铸试棒（不能直接从铸件本体随便取样，试棒和铸件冷却条件保持一致）
1. 拉伸试验：抗拉强度 Rm、屈服强度 Rp0.2、断后伸长率 A；
例：ZCuSn5Pb5Zn5 锡青铜：Rm≥200MPa，A≥13%；ZCuAl9Fe4Ni4Mn2 铝青铜 Rm≥630MPa
2. 硬度（布氏 HB 为主）：锡青铜约 80HB，铝青铜 120~170HB；轴套耐磨件硬度是关键指标
轴瓦、蜗轮等耐磨件可增加摩擦磨损试验；海洋件增加腐蚀试验。

三、外观质量检验（100% 全检）

依据 GB/T1176、GB/T12225：
✅允许：加工面上少量可通过机加工去除的气孔、小凹坑；分型线、轻微打磨痕迹。
❌不允许：裂纹、冷隔、穿透性缩孔、浇不足、严重粘砂、磕碰缺肉。
- 浇冒口残留：非加工面基本平齐；待加工面残留高度控制在加工余量以内；
- 毛刺飞边全部打磨干净；
- 肉眼 + 5~10 倍放大镜检查表面微小气孔、砂眼；
面向后续挂镀：表面不能存在油污、脱模剂残留、嵌入砂粒，否则电镀起泡黑点。

四、尺寸与形位公差

执行 GB/T6414 铸件公差，按图纸选定公差等级：
1. 外形尺寸、壁厚、流道内径；
2. 错箱、变形、翘曲；
3. 加工基准面平整度；
铸铜件收缩大，厚薄不均件容易变形，重点抽检薄壁、长件。

五、无损探伤（NDT，承压泵阀件强制）

1. 渗透探伤 PT（着色 / 荧光渗透）：100% 推荐，检出表面微裂纹、开口气孔、冷隔；承压件表面裂纹一律拒收。
2. 射线探伤 RT（X/γ 射线）：泵阀内腔、厚壁件，用来检查内部缩孔、缩松、夹渣；分 Ⅰ/Ⅱ/Ⅲ 缺陷等级（Ⅰ 级zui严，高压阀用）。
3. 超声波 UT：适合厚大铝青铜铸件，检测内部大缩孔、夹杂；薄壁铸铜件 UT 效果一般，优先 RT。
铸铜件内部微小疏松是高频缺陷，疏松超标会水压渗漏、电镀吸药水起泡。

六、压力壳体试验（水压试验，泵 / 阀体承压件必做）GB/T12225

1. 试验压力：1.5 倍公称工作压力；
2. 分级升压，保压≥5min；
3. 合格判定：无渗漏、无冒汗、无永久变形，压力表不降；
4. 水压不合格：铸件存在连通性疏松 / 孔洞，必须浸渗返修或报废。
非承压装饰件、普通轴套可不做水压。

七、金相组织（抽检 / 材质争议仲裁）GB/T10567.1

检查：晶粒大小、偏析、夹杂物、脱锌（黄铜）、金属间化合物；
- 铝青铜：检查 Fe、Ni 相分布；
- 铸黄铜：重点检查脱锌层，海水工况脱锌会快速腐蚀失效。

八、可选专项检测（根据使用场景增加）

1. 盐雾试验：海水、户外腐蚀工况，评估耐蚀；
2. 浸渗密封性测试：针对微小疏松铸件；
3. 导电率：导电铜铸件；
4. 重量公差：批量铸件重量一致性 GB/T11351；

九、验收抽样与复验规则

1. 同炉、同工艺为一批；
2. 力学试样不合格：加倍取样复验；复验再不合格，整批拒收；
3. 外观、尺寸：不合格件单独挑出，可打磨修复件修复复检；裂纹、穿透缺陷不可修复直接报废；
4. 水压、RT 不合格，承压件不可简单补焊，按协议评估返修。
